ΠΑΘΗΤΙΚΗ ΠΥΡΑΣΦΑΛΕΙΑ & ΠΥΡΟΔΙΑΜΕΡΙΣΜΑΤΟΠΟΙΗΣΗ
Η παθητική πυρασφάλεια αποτελεί το πιο θεμελιώδες στοιχείο της προστασίας ενός κτιρίου σε περίπτωση πυρκαγιάς. Είναι εκεί για να λειτουργεί πάντα, χωρίς ανθρώπινη παρέμβαση, διασφαλίζοντας ότι η φωτιά, ο καπνός και η θερμότητα δεν θα εξαπλωθούν ανεξέλεγκτα.
Το σύγχρονο κανονιστικό πλαίσιο (EN 13501-2, EN 1366-3, EN 1634-1 & ΠΔ 41/2018) καθιστά την πυροδιαμερισματοποίηση υποχρεωτική σε πλήθος κτιριακών εφαρμογών.
Στόχος αυτής της σελίδας είναι να παρέχει σαφή και τεχνικά τεκμηριωμένη πληροφόρηση γύρω από την παθητική πυροπροστασία και την πυροδιαμερισματοποίηση, ώστε μηχανικοί, εργολάβοι και ιδιοκτήτες κτιρίων να κατανοούν τις απαιτήσεις και τις ορθές πρακτικές εφαρμογής.
Τι Είναι η Παθητική Πυρασφάλεια
Παθητική πυρασφάλεια είναι το σύνολο των κατασκευαστικών μέτρων που:
-
εμποδίζουν ή επιβραδύνουν την εξάπλωση φωτιάς
-
καθυστερούν τη μετάδοση θερμότητας
-
περιορίζουν τη μεταφορά καπνού
-
προστατεύουν δομικά στοιχεία, οδεύσεις διαφυγής και κρίσιμους χώρους
Σε αντίθεση με την ενεργητική πυροπροστασία, η παθητική πυρασφάλεια λειτουργεί χωρίς κανένα μηχανισμό ενεργοποίησης. Είναι ενσωματωμένη στο ίδιο το κτίριο και αποτελεί τη βάση της πυροπροστασίας του.
Τι Είναι η Πυροδιαμερισματοποίηση
Η πυροδιαμερισματοποίηση είναι η διαίρεση του κτιρίου σε τμήματα ανθεκτικά στη φωτιά για συγκεκριμένο χρόνο EI (30’, 60’, 90’, 120’, κ.λπ.) σύμφωνα με:
-
EN 13501-2 (κατάταξη πυραντίστασης)
-
EN 1991-1-2 (ευρωκώδικας για πυροδιαμερίσματα)
-
ΠΔ 41/2018 (ελληνικό πλαίσιο πυροπροστασίας)
Κάθε πυροδιαμέρισμα λειτουργεί ως αυτόνομη πυροπροστατευμένη ζώνη, η οποία οφείλει να διατηρεί την πυραντοχή της για τον προβλεπόμενο χρόνο, ώστε να:
-
επιτραπεί η ασφαλής εκκένωση
-
αποφευχθεί η κατάρρευση κρίσιμων τμημάτων
-
περιοριστεί η εξάπλωση της πυρκαγιάς
-
προστατευθούν όμορες ιδιοκτησίες
Για να επιτευχθεί αυτό, το πυροδιαμέρισμα πρέπει να διαθέτει:
-
τοίχους/χωρίσματα EI
-
πυράντοχες πόρτες με αυτοκλειόμενη λειτουργία
-
πυράντοχα κουφώματα, ρολά ή κουρτίνες όπου απαιτείται
Οι Δείκτες Ταξινόμησης Πυραντίστασης (EN 13501-2)
Οι Δείκτες Ταξινόμησης Πυραντίστασης (EN 13501-2)
Το στοιχείο δεν επιτρέπει τη δίοδο φλόγας ή καπνού στη μη εκτεθειμένη πλευρά.
E — Ακεραιότητα
Η θερμοκρασία στη μη εκτεθειμένη πλευρά παραμένει εντός επιτρεπτών ορίων.
I — Θερμομονωτική ικανότητα
Το στοιχείο περιορίζει τη θερμική ακτινοβολία που θα μπορούσε να προκαλέσει ανάφλεξη.
W — Ακτινοβολούμενη θερμότητα
Συνδυάζεται σε κατατάξεις τύπου REI
R — Φέρουσα ικανότητα
Αξιολογεί τη δυνατότητα ενός στοιχείου (κυρίως πόρτας) να εμποδίζει τη διέλευση καπνού.
S — Στεγανότητα καπνού
Συνήθη επίπεδα πυραντίστασης (EI), ανά κατηγορία χρήσης
-
EI30
Συνήθως σε κατοικίες και γραφειακούς χώρους χαμηλού κινδύνου -
EI60
Τυπική απαίτηση σε ξενοδοχεία, καταστήματα, χώρους εστίασης και μικρές επαγγελματικές χρήσεις -
EI90
Εφαρμόζεται συχνά σε χώρους συνάθροισης κοινού, κτίρια με αυξημένο πληθυσμό ή σε κρίσιμες ζώνες πυροδιαμερισματοποίησης -
EI120
Συνήθης απαίτηση σε βιομηχανικές εγκαταστάσεις, αποθήκες, logistics centers και χώρους με αυξημένο πυροθερμικό φορτίο -
EI180 – EI240
Αφορά ειδικές ή υψηλού κινδύνου εγκαταστάσεις, όπως ενεργειακά κέντρα, υποσταθμούς, data centers, σήραγγες ή υποδομές στρατηγικής σημασίας
Τεχνικές & Νομικές Απαιτήσεις

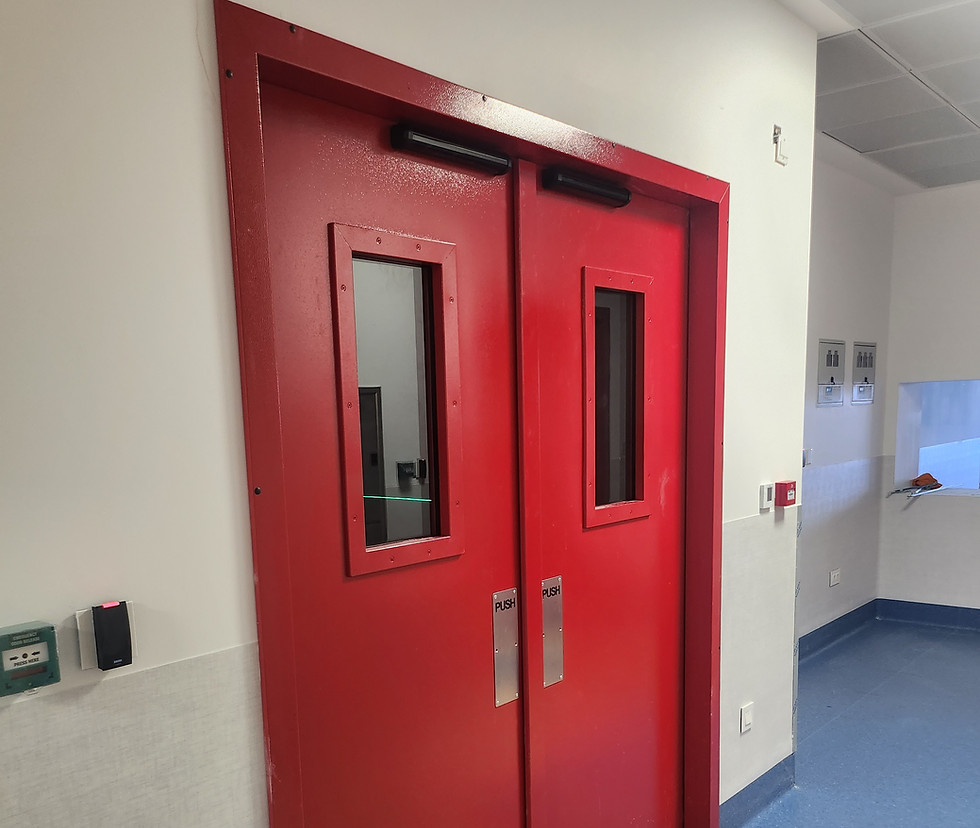

Οι πυράντοχες πόρτες αποτελούν το πιο κρίσιμο κινητό στοιχείο ενός πυροδιαμερίσματος. Για να θεωρούνται νόμιμες και αποτελεσματικές, πρέπει:
-
να είναι πιστοποιημένες κατά EN 16034
-
να έχουν δοκιμαστεί κατά EN 1634-1
-
να φέρουν σήμανση CE
-
να συνοδεύονται από DoP (Declaration of Performance)
-
να διαθέτουν αυτοκλειόμενη λειτουργία
Υποχρεωτική Αυτοκλειόμενη Λειτουργία
Η αυτοκλειόμενη λειτουργία είναι μέρος της πιστοποίησης και αδιαπραγμάτευτη απαίτηση.
Σύμφωνα με ΠΔ 41/2018, EN 16034, EN 1154 και EN 1634-1:
-
Η πόρτα πρέπει να κλείνει αυτόματα μετά από κάθε άνοιγμα.
-
Απαγορεύεται να παραμένει ανοιχτή με σφήνες ή αντικείμενα.
-
Επιτρέπεται να παραμένει ανοιχτή μόνο με ηλεκτρομαγνητικό συγκρατητήρα συνδεδεμένο με πυρανίχνευση.
-
Αν ο μηχανισμός επαναφοράς αφαιρεθεί ή αντικατασταθεί με μη συμβατό προϊόν, η πόρτα χάνει την κατάταξη EI.
Τι Πρέπει να Ελέγχει ο Μηχανικός σε Πυράντοχη Πόρτα
-
Σήμανση CE σύμφωνα με EN 16034
(προς το παρόν υποχρεωτική μόνο για πυράντοχες εξωτερικές θύρες) -
Πινακίδα αναγνώρισης / σήμανσης του προϊόντος
-
Δήλωση Επιδόσεων (DoP) & εφαρμογή EXAP, όπου απαιτείται
-
Πιστοποιημένα εξαρτήματα, συμβατά με τη δοκιμή πυραντίστασης, όπως:
-
Μηχανισμός επαναφοράς θύρας σύμφωνα με EN 1154
-
Πυροδιογκούμενα παρεμβύσματα
-
Μεντεσέδες και σώματα κλειδαριάς
-
Μηχανισμοί εξόδου κινδύνου / μπάρες πανικού σύμφωνα με EN 1125 / EN 179
-
-
Τήρηση των επιτρεπόμενων ανοχών τοποθέτησης, όπως ορίζονται στη δοκιμή και τις οδηγίες του κατασκευαστή
-
Απουσία μη εγκεκριμένων τροποποιήσεων στο φύλλο, στο πλαίσιο ή στα εξαρτήματα της θύρας
Κάθε διέλευση σωληνώσεων, καλωδίων ή μικτών Η/Μ εγκαταστάσεων μέσω πυροδιαχωριστικού στοιχείου (τοίχος ή πλάκα) διακόπτει το πυροδιαμέρισμα και οφείλει να αποκαθίσταται με πιστοποιημένο σύστημα πυροφραγής (firestop), ώστε να διατηρείται η απαιτούμενη πυραντίσταση του δομικού στοιχείου.
Η επιλογή του κατάλληλου συστήματος πυροφραγής εξαρτάται από:
-
το είδος της διέλευσης,
-
το υλικό των εγκαταστάσεων,
-
τη διάμετρο ή το άνοιγμα,
-
το απαιτούμενο επίπεδο πυραντίστασης (EI).
Τυπικοί τύποι εφαρμογών πυροφραγμών
-
Πλαστικοί σωλήνες
➜ Πυροδιογκούμενα κολάρα (collars) και περιμετρικές ταινίες / wraps -
Μεταλλικοί σωλήνες
➜ Θερμομονωτικά υλικά (π.χ. πετροβάμβακας) σε συνδυασμό με πιστοποιημένα πυροπροστατευτικά επιχρίσματα ή μαστίχες -
Διελεύσεις καλωδίων
➜ Πυράντοχες μαστίχες, πυράντοχες πλάκες (boards) ή αφαιρούμενα μαξιλάρια πυροφραγής (pillows) -
Μικτές διελεύσεις (σωλήνες & καλώδια)
➜ Συνδυαστικά συστήματα πυράντοχων πλακών, μαστιχών και πυροδιογκούμενων κολάρων, σύμφωνα με την πιστοποιημένη εφαρμογή
Τεχνικές απαιτήσεις συστημάτων πυροφραγής
Κάθε σύστημα πυροφραγής διελεύσεων πρέπει να διαθέτει:
-
Έκθεση δοκιμής σύμφωνα με EN 1366-3
(Fire resistance tests for service installations) -
EXAP (Extended Application)
για την τεκμηρίωση επιτρεπόμενων παραλλαγών εφαρμογής (διαστάσεις, τύποι διελεύσεων κ.λπ.) -
Κατάταξη πυραντίστασης σύμφωνα με EN 13501-2
(π.χ. EI 60, EI 90, EI 120)
